自制家用别墅电梯钢结构井道设计、钢材用料、造价预算

  家用别墅电梯的安装位置一般很局限,钢结构井道和铝合金井道相对于土建井道具有井道占用位置小且适合采光的优势,针对这种市场需要青岛中三别墅电梯推出了组装式高强度钢结构和铝合金井道,安装非常便捷且烤漆工艺不生锈。也有一些客户愿意自制钢结构井道,在此以青岛中三别墅电梯生产的家用电梯为例简单介绍钢结构井道制作的要点。

  青岛中三别墅电梯设备有限公司设计总监汤轶栋曾在大型合资电梯公司从事多年大型电梯的设计研发工作,也曾独立研发过最小井道尺寸1000mm×800mm、最小底坑150、最小顶层高度2600mm的家用别墅电梯。对于家用电梯钢结构井道的制作,汤总认为制作的关键在底坑承压力、钢材用料的强度、焊接工艺及防生锈处理、框架设计的合理性以及与楼梯的固定牢固度。

  青岛中三的家用电梯设备重量基本都在2.5吨以上,加上钢结构井道的重量,一般总重量都要超过三吨,首先底坑要能有足够的承压力,不下沉、不倾斜,一般要求底部至少有250mm的钢筋混凝土浇筑垫层,底坑侧壁混凝土厚度也得有150mm厚度,整个底坑其实就是个大的钢筋混凝土槽。

  钢结构井架对于整个电梯起到部分承重和通道作用,针对家用电梯的承重量要求,青岛中三别墅电梯设备有限公司设计汤总监认为自制钢结构井道至少也得100mm×50mm×5mm的方管,100mm×100mm×3mm的十号方管也可以,钢材厚度低于3mm坚决不能用。

  钢结构井道的焊接方法有固定的要求,中三家用电梯会为客户免费提供钢结构井道制作图纸,首先要用较大的底座把钢结构立柱牢牢固定在底坑,焊接过程中只要严格按照图纸要求确保立柱的垂直性,圈梁、曳引机梁、门头梁和地坎梁的完备性,和楼体的加固即可,所有以上都靠焊接工艺完成,所以汤总强调一定要选好焊工。

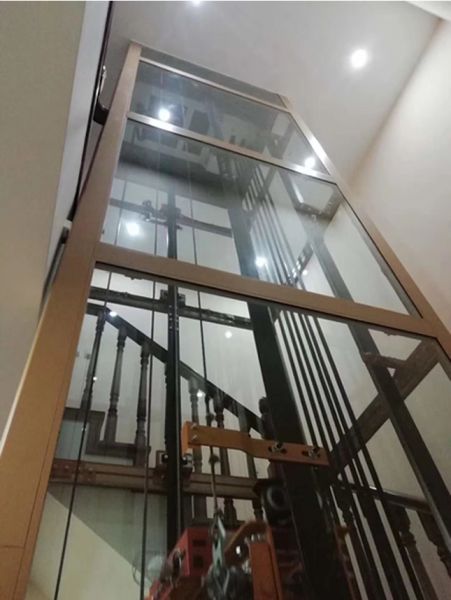

  自制钢结构井道的防锈处理是个大问题,钢结构暴露在外时间长了是要生锈的,而普通刷漆顶多三五年就会出现掉漆,这也是中三别墅电梯专用钢结构井道采用烤漆工艺的原因,所以建议自制钢结构井道也最好提前把钢材烤漆处理一下,焊接中损坏的烤漆再喷漆处理。钢结构井架的围壁一般采用玻璃观光方式,这种方法最简单也有利于采光。也可以用装修木板+石膏板封闭,再刷乳胶漆或贴壁纸,这样一个完整的自制钢结构井架就完成了。

  自制钢结构井道的造价预算主要是材料费和工钱,材料可以到钢材市场购买,价格相对固定,主要是工钱差别,一般需要三个人三四天左右时间可以完成,这样总造价预算下来也不是很高,能比中三家用电梯配套的钢结构井道省三四千元。中三家用电梯专用配套的钢结构井道要经过激光切割、折弯、烤漆很多工艺,而且有运输费用附加,但中三家用电梯配套钢结构井架具有尺寸的精准优势和不掉漆优势。

  从工艺和省心角度考虑,汤总建议最好选用中三别墅电梯设备有限公司的家用电梯配套钢结构井道,不管用不用中三家用电梯设备都可以订购井道。如果想做观光电梯最好采用铝合金井道,强度一样有保障、美观性更好。

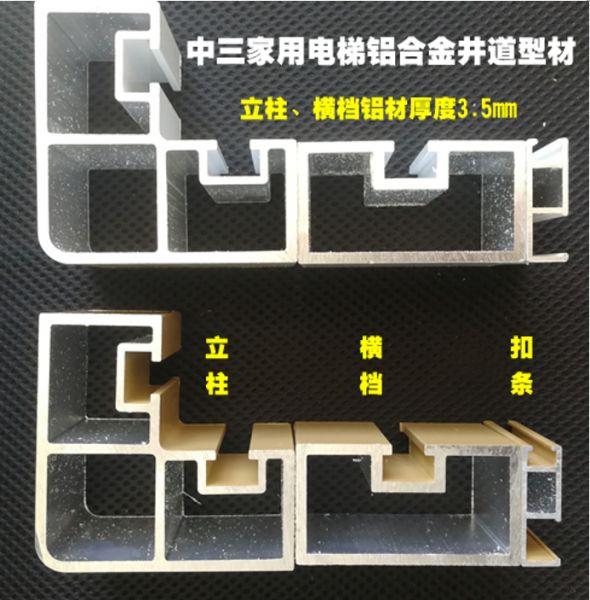

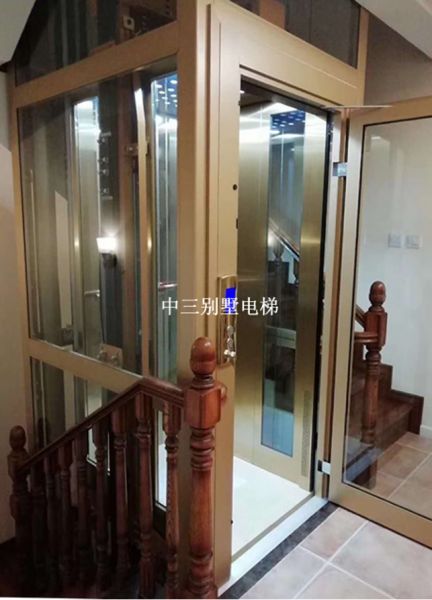

中三家用电梯组装式铝合金和钢结构井道的首要优势在于用材厚重、承重力大,同时设计汤总严格计算了每个组件的承重力学,整个井道立柱、横档以及与楼梯以厚重连接钢板和螺栓固定完成,安装非常精准。铝合金井道和钢结构井道相对于土建井道具有节省位置、安装便捷、造价低的优势,已经普遍用于家用别墅电梯。以下为中三家用电梯铝合金井道的立柱和横档用材实拍图。

这样的用材对电梯承重来说是有保障的。青岛中三别墅电梯设备有限公司依靠生产采购规模与大型铝材生产厂家强强合作,既确保了铝材和工艺质量,也实现了量产的成本下降从而让利用户,价格优势也很大,为用户节约了不少成本。
