FATSO胖子壁玺腻子新品重磅上市 让业主身心健康
随着气温的持续上升，特别是在装修施工现场， 工人师傅不但忍受高温天气进行作业，还要保证施工质量。而在墙面腻子施工过程中更是担心质量问题。例如：干得快、批刮翻卷、卷皮、起泡掉粉、 脱层、开裂、批刮后变黄难批刮、难打磨等等一系列问题，针对施工过程中出现的一系列问题症状。
FATSO胖子壁玺腻子新品重磅上市 让工人远离烦恼，让业主身心健康
胖子壁玺腻子是一种配方全新升级墙面批刮腻子，产品配方调整，具有超白细腻、和易性好、易批刮，易打磨，强度高，不粉化，不开裂、不空鼓等特点。适用于室内墙体抹灰墙面和石膏板表面批刮装饰。

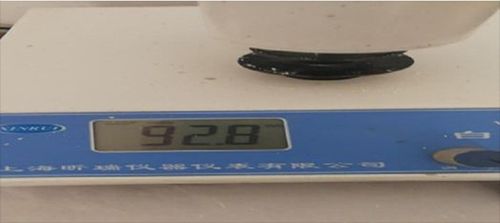

超白细腻 洁白无瑕：白度＞90 细度＞200目。
冷杉纤维 柔韧抗裂：甄选冷衫木质纤维，柔韧不开裂。

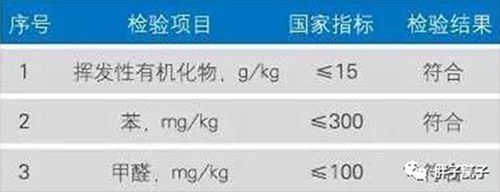

碧玺成分 净化空气：添加电气石(碧玺)成分，净化甲醛、苯、VOC等有害气体。
配方升级 更易打磨：颗粒细腻批刮顺畅，和易性好搅拌均匀，特殊成分更易打磨，不粉化便于后期工序，节约施工时间。

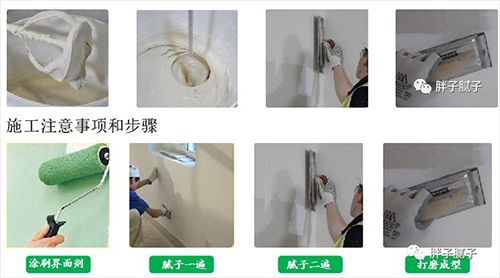

批刮腻子前建议要涂刷界面剂，主要用于封闭墙体气孔增加腻子与墙体附着力，有效防止空鼓开裂现象。
胖子壁玺腻子上市期间同步推出扫码领积分活动，凡购买本产品的是使用者，打开包装袋微信扫描内侧二维码之后按提示操作领取积分即可。活动期间袋袋有积分。
小胖也整理了一些关于夏天批刮腻子容易出现的问题，记得收藏起来，到时说不定你就会用得上！
1、干得快
腻子批刮后不能正常收压或施工后干燥时失水过快。
原因：
施工环境气温太高，加速腻子中的保水材料反应
解决方案：
预防为主，在施工基面上涂刷界面剂，或者预先湿润基面(但不能有明水)再施工。
2、批刮翻卷、卷皮
腻子在批刮、收压时出现翘起或呈鳞片现象。
原因：
基面太干燥或施工现场温度太高造成的腻子与墙面粘结力不足导致卷皮。
解决方案：
基层太干燥时应保湿施工，避开中午这种高温时段施工。对批刮已翻皮的腻子应该铲除腻子。选择大品牌产品施工，如胖子壁玺腻子重新批刮。
3、起泡
腻子批刮时产生气泡或者批刮过后表面起泡。
原因：
1、基底过于粗糙，批刮速度过快；
2、一次施工腻子层过厚，大于2.0mm
3、基层含水率过高，同时密度太大或太小。由于含有丰富的空隙，且腻子含水率高，因而不透气，空气被封闭在空隙内，水分不容易消除，蒸发形成气泡。
4、施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆体中含有来不及溶解的粉状颗粒，施工后，大量吸收水分，溶胀形成爆裂。
解决方案：
1、规范施工，勿因追求速度而违规操作。
2、腻子调配时充分搅拌均匀后静置5--10分钟。
3、施工前可进行墙面封闭处理，涂刷界面剂。
4、如若批刮时腻子有气泡可在表干时反复收压，消除气泡。
5、若出现大面积气泡应在干燥前及时压炮破除处理或更换好品质的腻子重新批刮即可，以免影响后期施工周期。
4 掉粉、 脱层
施工完成及干透后，用手触摸有掉粉现象，严重的甚至出现前后两道腻子之间或腻子与基底之间相互剥离。
原因：
1、内墙腻子粉抛光时间掌握不好，表面已经干燥后再进行抛光处理就会脱粉；
2、能足够的水分进行固化，因而容易脱粉。
3、产品超过保质期，粘结力度大幅度下降
4、产品储存不当，吸潮后粘结力大幅度下降。
5、基层吸水率高，导致腻子干燥速度很快，没有充足的水分进行固化。
6、腻子在高温干燥时施工，水分挥发快，没有足够水分进行固化，因而容易脱粉。
解决方案：
1、内墙腻子面层抛光时要掌握适宜的抛光时间，抛光的最佳时期就是待腻子表面水印消失后：立即进行抛光。实践证明，饰面1~2㎡就应该进行压平或抛光处理。
2、产品一定要在保质期内使用。
3、产品一定要注意防水处理，应存在在阴凉干燥处，并且保证包封完好。
4、夏天或高温强风气候条件在施刮腻子前最好先用清水
润湿墙面，墙面表面无明水后即可施刮腻子。
5、开裂
腻子层产生裂缝，开裂分为有规则线状裂、“T型裂”、 网状裂”、大的龟裂、不规则短线状裂、局部小龟裂、阴角同时有较多垂直短线裂等。
原因：
一遍批刮太厚，干燥太快，表干里不干，当然裂纹有多种，主要有以下几种。
1、有规则线状裂主要是裂缝处开裂。
2、“T裂”、“网状裂”主要是基层开裂。
3、大的龟裂及不规则较短线状裂纹属于腻子批刮太厚的干裂。
4、阴角裂同时有较多垂直短线裂主要是基层太松或修角腻子太硬、太厚。
解决方案：
腻子严重开裂需要铲掉后重批；结构松动要待结构稳定后施工；接缝开裂应该预先做好接缝处理再批刮腻子。
6、批刮后变黄
腻子施工后，局部出现或全部出现黄色，产生色差。
原因：
1、主要发生在室内旧墙面，旧墙腻子使用了胶水，胶水老化分解，产生不饱和酸，不饱和酸与腻子中钙离子反应，生成相应黄色的钙盐。
2、腻子在旧墙面翻新上会泛黄就是这个原因。
解决方案：
使用碧玺腻子。
